消防给水系统各类常用管件、阀门图解!图文并茂,不怕你不懂!

2021-06-26 17:35:19    责任编辑:深圳市伊俐信科技有限公司    浏览:0

    消防给水系统中常用的管道的材质可分为:球墨铸铁管、钢丝网骨架塑料复合管、加厚钢管、无缝钢管;

    常用的链接方法有:沟槽连接、法兰、焊接、螺纹、卡压;

    常用的阀门有:截止阀、闸阀、蝶阀、球阀、止回阀;

    这些管件和阀门在我们平时生活总或多或少都见过,但只是有些东西我们见到了可能不知道这些东西是什么。今天小编带着大家来认识认识这些管件和阀门和在规范中对于管道、阀门、链接的一些要求,

    一、阀门

    1.消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀,但当设置暗杆阀门时应设有开启刻度和标志;当管径超过DN300时,宜设置电动阀门;

    2.消防水泵的出水管上应设止回阀、明杆闸阀;当采用蝶阀时,应带有自锁装置;当管径大于DN300时,宜设置电动阀门;

    (1)明杆闸阀

    消防给水系统

    (2)带自锁装置的蝶阀

    消防给水系统

    (3)暗杆阀门

    消防给水系统

    (4)止回阀

    消防给水系统

    二、埋地管道

    1.埋地管道当系统工作压力不大于1.20MPa时,宜采用球墨铸铁管或钢丝网骨架塑料复合管给水管道;

    消防给水系统

    2.当系统工作压力大于1.20MPa 小于1.60MPa时,宜采用钢丝网骨架塑料复合管、加厚钢管和无缝钢管;

    消防给水系统

    3.

    消防给水系统

    二、架空管道

    消防给水系统

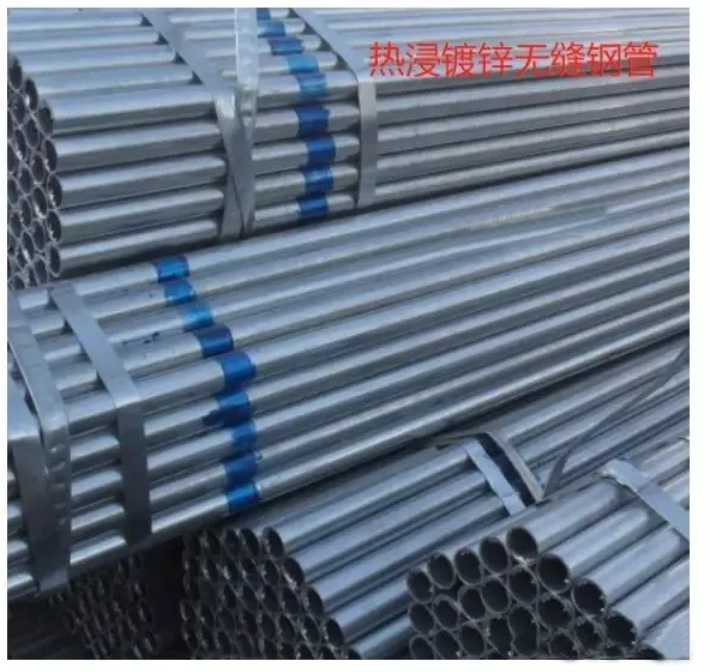

    1.架空管道当系统工作压力小于等于1.20MPa 时,可采用热浸锌镀锌钢管;

    2.

    消防给水系统

    3.

    消防给水系统

    三、埋地

    消防给水系统

    钢管连接

    埋地钢管连接宜采用沟槽连接件(卡箍)和法兰,当采用沟槽连接件连接时,公称直径小于等于DN250的沟槽式管接头系统工作压力不应大于2.50MPa,公称直径大于或等于DN300的沟槽式管接头系统工作压力不应大于1.60MPa。

    四、架空管道的连接

    消防给水系统

    架空管道的连接宜采用沟槽连接件(卡箍)、螺纹、法兰、卡压等方式,不宜采用焊接连接。当管径小于或等于DN50时,应采用螺纹和卡压连接,当管径大于DN50时,应采用沟槽连接件连接、法兰连接,当安装空间较小时应采用沟槽连接件连接。

消防给水系统
