细水雾灭火装置产品检验要求

　　1 认证检验依据

　　XF 1149-2014《细水雾灭火装置》。

　　2 检验项目

　　2.1 贮气瓶组

　　2.1.1 型式试验

　　认证委托方从单元内任选贮气瓶组作为主检型号进行 XF 1149-2014 《细水雾灭火装置》中 6.2.1~6.2.10 项目的检验。

　　2.1.2 分型检验

　　与主型产品存在表 1 差异时可进行分型检验。

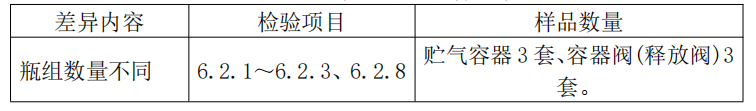

　　表 1 分型检验项目及样品数量

　　2.1.3 监督检验

　　1) 获证后生产现场抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.2.6。

　　2) 获证后使用领域抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.2.6。

　　2.2 贮水瓶组

　　2.2.1 型式试验

　　认证委托方从单元内任选贮水瓶组作为主检型号进行 XF 1149-2014 《细水雾灭火装置》中 6.3.1~6.3.6 项目的检验。

　　2.2.2 分型检验 与主型产品存在表 2 差异时可进行分型检验。

　　表 2 分型检验项目及样品数量

　　2.2.3监督检验

　　1) 获证后生产现场抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.3.1、6.3.4。

　　2) 获证后使用领域抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.3.5。

　　2.3 气体单向阀

　　2.3.1 型式试验

　　检验项目为XF 1149-2014《细水雾灭火装置》中6.4的全部项目。

　　2.3.2监督检验

　　1) 获证后生产现场抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.4.3。

　　2) 获证后使用领域抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.4.1。

　　2.4 安全泄放装置

　　2.4.1 型式试验

　　检验项目为XF 1149-2014《细水雾灭火装置》中6.5的全部项目。

　　2.4.2 监督检验

　　1) 获证后生产现场抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.5.1。

　　2) 获证后使用领域抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.5.1。

　　2.5 连接管

　　2.5.1 型式试验

　　检验项目为XF 1149-2014《细水雾灭火装置》中6.6的全部项目。

　　2.6 集流管

　　2.6.1 型式试验

　　检验项目为XF 1149-2014《细水雾灭火装置》中6.7的全部项目。

　　2.7 减压装置

　　2.7.1 型式试验

　　检验项目为XF 1149-2014《细水雾灭火装置》中6.8的全部项目。

　　2.7.2 监督检验

　　1) 获证后生产现场抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.8.1～6.8.3、6.8.5、6.8.6。

　　2) 获证后使用领域抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.8.1～6.8.3、6.8.5。

　　2.8 分区控制阀

　　2.8.1 型式试验

　　认证委托方从单元内任选一个分区控制阀作为主检型号进行 XF 1149-2014《细水雾灭火装置》中 6.9.1、6.9.3~6.9.8、6.9.9~6.9.11（适 用时）项目的检验。

　　2.8.2 分型检验

　　与主型产品存在表 3 差异时可进行分型检验。

　　表 3 分型检验项目及样品数量

　　2.8.3 监督检验

　　1) 获证后生产现场抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.9.1、6.9.6、6.9.7。

　　2) 获证后使用领域抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.9.1、6.9.6。

　　2.9 泵组单元

　　2.9.1 型式试验

　　认证委托方从单元内任选一个泵组单元作为主检型号进行 XF 1149-2014《细水雾灭火装置》中 6.10.1~6.10.11（除 6.10.2.2、6.10.3.1、 6.10.4.3、6.10.6.1、6.10.7.1、6.10.8.1、6.10.9.1、6.10.10.1、 6.10.11.2 外）项目的检验。

　　2.9.2 分型检验 与主型产品存在表 4 差异时可进行分型检验。

　　表 4 分型检验项目及样品数量

　　2.9.3 监督检验

　　1) 获证后生产现场抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.10.2.1、6.10.2.2、6.10.2.3、6.10.2.6、6.10.3、6.10.4.1、 6.10.4.2、6.10.5、6.10.6、6.10.7、6.10.8、6.10.9.2、6.10.10、6.10.11。

　　2) 获证后使用领域抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.10.2.1、6.10.2.3、6.10.2.6、6.10.3、6.10.4.1、6.10.4.2、 6.10.8、6.10.9.2、6.10.10、6.10.11。

　　2.10 压力显示器

　　2.10.1 型式试验

　　检验项目为XF 1149-2014《细水雾灭火装置》中6.11的全部项目。

　　2.11 信号反馈装置

　　2.11.1 型式试验 检验项目为XF 1149-2014《细水雾灭火装置》中6.12的全部项目。

　　2.12 装置控制盘（柜）

　　2.12.1 型式试验 检验项目为XF 1149-2014《细水雾灭火装置》中6.13的全部项目。

　　2.12.2 监督检验

　　1) 获证后生产现场抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.13.1～6.13.3。

　　2) 获证后使用领域抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.13.3。

　　2.13 细水雾喷头

　　2.13.1 型式试验

　　认证委托方从单元内任选一个开式细水雾喷头作为主检型号进行 XF 1149-2014《细水雾灭火装置》中 6.14.1、6.14.8、6.14.10、6.14.16、 6.14.17、6.14.22、6.14.26、6.14.27、6.14.28（适用时）、6.14.29 项 目的检验。

　　认证委托方从单元内任选一个型号闭式细水雾喷头作为主检型号进 行 XF 1149-2014《细水雾灭火装置》中 6.14.1~6.14.3、6.14.5~6.14.12、 6.14.14~6.14.17、6.14.21、6.14.22、6.14.23、6.14.25~6.14.27、6.14.28 （适用时）、6.14.29 项目的检验。

　　2.13.2 分型检验

　　与主型产品存在表 5~表 6 差异时可进行分型检验。

　　表 5 开式细水雾喷头分型检验项目及样品数量

　　注：同时出现2个差异项的喷头，其检验项目根据相同项目不重复的原则 叠加，样品数量根据相同项目不重复的原则叠加。

　　2.13.3 监督检验

　　1) 获证后生产现场抽样检测检验项目：

　　开式细水雾喷头检验项目为XF 1149-2014《细水雾灭火装置》中 6.14.1、6.14.8、6.14.26；

　　闭式细水雾喷头检验项目为XF 1149-2014《细水雾灭火装置》中 6.14.1～6.14.3、6.14.5、6.14.7、6.14.8、6.14.24～6.14.26；

　　2) 获证后使用领域抽样检测检验项目：

　　开式细水雾喷头检验项目为XF 1149-2014《细水雾灭火装置》中 6.14.1、6.14.8、6.14.26；

　　闭式细水雾喷头检验项目为XF 1149-2014《细水雾灭火装置》中 6.14.1～6.14.3、6.14.5、6.14.7、6.14.8、6.14.24～6.14.26；

　　2.14 装置要求

　　2.14.1 型式试验

　　检验项目为XF 1149-2014《细水雾灭火装置》中6.1的全部适用项目。

　　2.14.2 监督检验

　　1) 获证后生产现场抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中中 6.1.1、6.1.2。

　　2) 获证后使用领域抽样检测检验项目为 XF 1149-2014《细水雾灭火 装置》中 6.1.1。

　　3 样品数量

　　3.1 贮气瓶组

　　1)型式试验

　　贮气容器3套、容器阀(释放阀)6套、安全泄放装置5套、减压装置（可 选）2套、压力显示装置2套、驱动装置2套等。

　　2)分型检验：见表 1。

　　3)监督检验

　　获证后生产现场抽样检测：瓶组 1 套；

　　获证后使用领域抽样检测：瓶组 1 套。

　　3.2 贮水瓶组

　　1)型式试验

　　贮水容器3套、安全泄放装置5套、瓶接头及虹吸管3套等。

　　2)分型检验：见表 2。

　　3)监督检验

　　获证后生产现场抽样检测：瓶组 1 套；

　　获证后使用领域抽样检测：瓶组 1 套。

　　3.3 分区控制阀

　　1)型式试验:3套

　　2)分型检验：见表 3。

　　3)监督检验

　　获证后生产现场抽样检测： 1 套；

　　获证后使用领域抽样检测： 1 套。

　　3.4 泵组单元

　　1)型式试验：1套

　　2)分型检验：见表 4。

　　3)监督检验

　　获证后生产现场抽样检测： 1 套；

　　获证后使用领域抽样检测： 1 套。

　　3.5 控制盘（柜）

　　2套。

　　3.6 细水雾喷头

　　1)型式试验

　　开式细水雾喷头：40 只

　　闭式细水雾喷头：200 只

　　2)分型检验：

　　见表 5~表 6。

　　3)监督检验

　　获证后生产现场抽样检测：开式细水雾喷头：20 只；闭式细水雾喷头： 50 只；

　　获证后使用领域抽样检测：开式细水雾喷头：20 只；闭式细水雾喷头： 50 只。

　　4 检验周期

　　检验周期是自检验合同正式生效之日起至上报检验报告实际发生的 时间，具体时限如下：

　　1）型式试验

　　开式细水雾灭火装置：100 天；

　　闭式细水雾灭火装置：120 天；

　　2）监督检验 监督检验检验周期 45 天。
