防火阀在不同位置的安装示意图

2022-06-10 15:09:39    责任编辑:深圳市伊俐信科技有限公司    浏览:0

  正文如下:


  防火阀在不同位置的安装示意图


  通风、空气调节系统的风管在下列部位应设置公称动作温度为70℃的防火阀:


  1 穿越防火分区处;


  2 穿越通风、空气调节机房的房间隔墙和楼板处;


  3 穿越重要或火灾危险性大的场所的房间隔墙和楼板处;


  4 穿越防火分隔处的变形缝两侧;


  5 竖向风管与每层水平风管交接处的水平管段上。


  排烟管道下列部位应设置排烟防火阀:


  1 垂直风管与每层水平风管交接处的水平管段上;


  2 一个排烟系统负担多个防烟分区的排烟支管上;


  3 排烟风机入口处;


  4 穿越防火分区处。

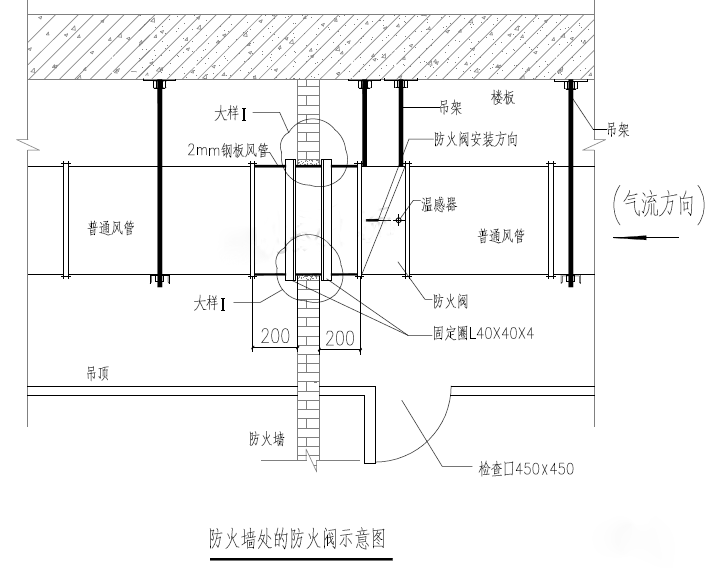

  一、安装在防火墙处


  防火阀在不同位置的安装示意图

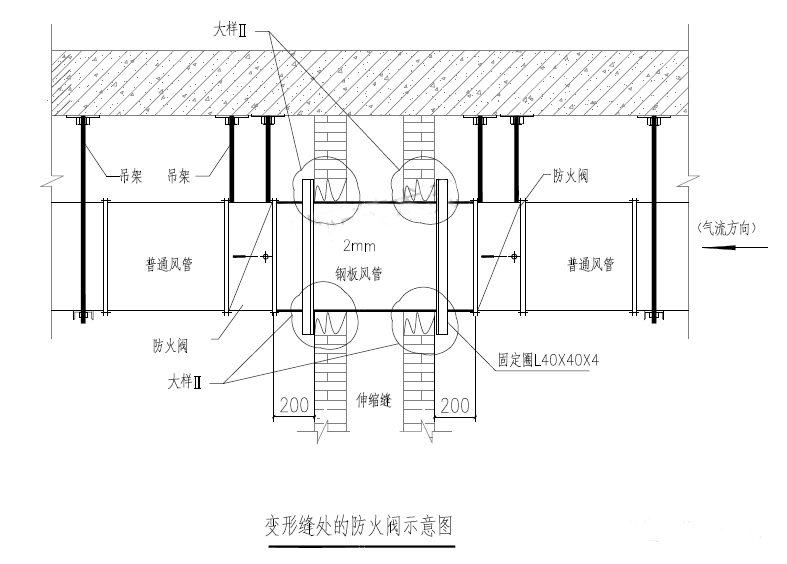

  二、安装在变形缝处


  防火阀在不同位置的安装示意图

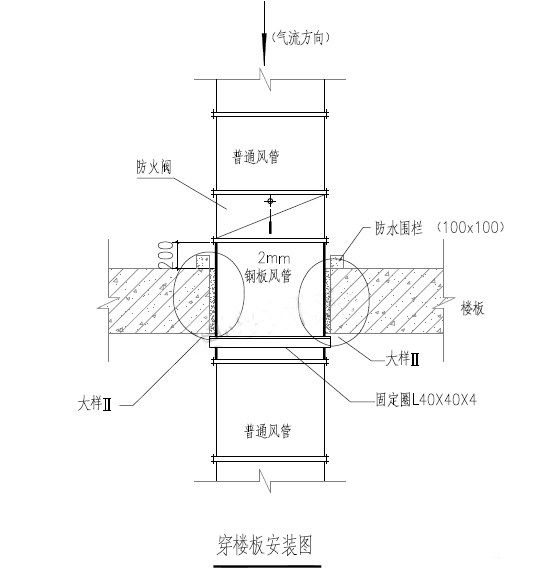

  三、安装在楼板处


  防火阀在不同位置的安装示意图

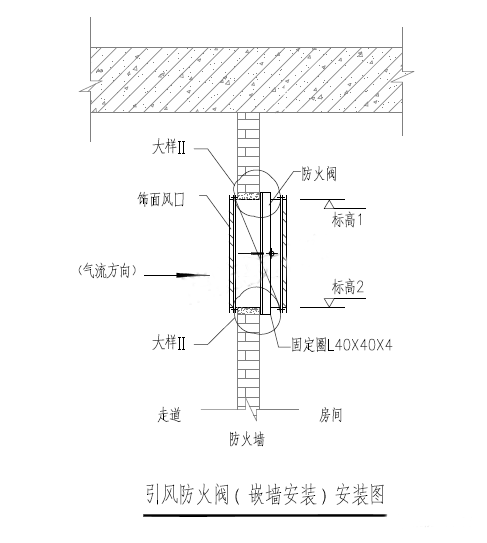

  四、嵌墙安装


  防火阀在不同位置的安装示意图

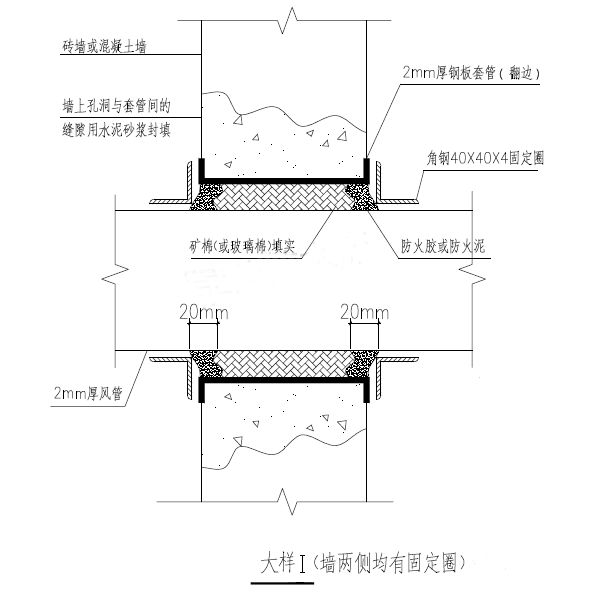

  五、墙两侧有固定圈


  防火阀在不同位置的安装示意图

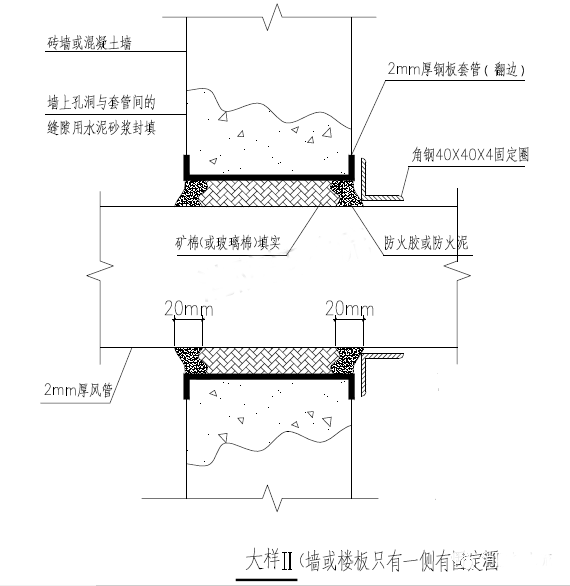

  六、墙或楼板只有一侧有固定圈


  防火阀在不同位置的安装示意图
