火灾自动报警系统知识分享

2022-02-28 11:18:08    责任编辑:深圳市伊俐信科技有限公司    浏览:0

    火灾自动报警系统知识分享


    一、火灾探测器分类


    可以分为感烟、感温、感光、气体、复合五种基本类型。


    1、点型感温探测器:响应异常温度、温升速率和温差变化等。


    火灾自动报警系统知识分享


    2、感烟探测器:烟跑探测器里,阻挡光线,发出信号。分为离子感烟、光电感烟、红外光束、吸气型等。


    火灾自动报警系统知识分享


    火灾自动报警系统知识分享


    3、线形红外光束感烟火灾探测器


    火灾自动报警系统知识分享


    火灾自动报警系统知识分享


    4、空气采样吸气型探测器


    火灾自动报警系统知识分享


    为主动探测器,可用在平常房间比较脏的有灰尘的地方,不会像点式感烟一样容易误报。


    5、感光探测器(火焰探测器):探测火焰发出的特定波段电磁辐射的探测器,可分为紫外、红外及复合式等类型。


    火灾自动报警系统知识分享


    二、手动火灾报警按钮


    分为编码型报警按钮与非编码型报警按钮


    火灾自动报警系统知识分享


    火灾自动报警系统知识分享


    火灾自动报警系统知识分享


    火灾自动报警系统知识分享

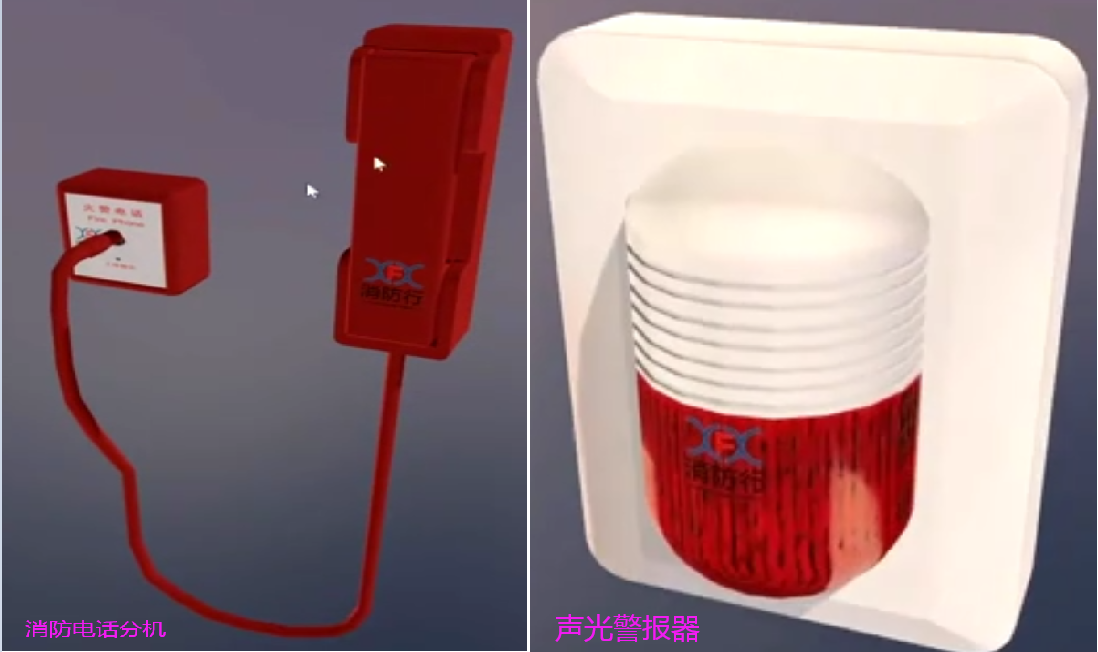

    三、消防电弧和声光警报器


    火灾自动报警系统知识分享


    四、火灾自动报警系统


    1、区域报警系统


    由火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警控制器等组成,系统中可包括消防控制室图形显示装置和指示楼层的区域显示器,适用于仅需要报警,不需要联动自动消防设备的保护对象。


    火灾自动报警系统知识分享


    区域报警系统接收到探测器等信号后,只干一件事,让火灾声光警报器动作,提示人,赶紧跑。


    2、集中报警系统


    由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、图形控制室显示装置、火灾报警控制器、消防联动控制器等组成。适用于具有联动要求的保护对象。


    集中报警系统必须得有消防应急广播、消防专用电话和消防控制室图形显示装置。


    3、控制中心报警系统


    由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、图形控制室显示装置、火灾报警控制器、消防联动控制器等组成,且包含两个及两个以上的集中报警系统。


    火灾自动报警系统知识分享


    其中一个火灾报警控制器为总指挥,一般适用于建筑群或体量很大的保护对象,这些保护对象中可能设置几个消防控制室,也可能由于分期建设而采用了不同企业的产品或同一企业不同系列的产品,或由于系统容量限制而设置了多个起集中作用的火灾报警控制器等情况。


    系统安装与调试


    火灾自动报警系统施工安装前,需进行现场检查(检验)和设计符合性检查。


    1)火灾自动报警系统应单独布线,系统内不同电压等级、不同电流类别的线路,不应布在同一管内或线槽的同一槽孔内。


    2)导线在管内或线槽内不应有接头或扭结。从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路,当采用金属软管保护时,其长度不应大于 2m。


    3)管路超过下列长度时,应在便于接线处装设接线盒:


    ①管子长度每超过 30m,无弯曲时。


    ②管子长度每超过 20m,有1个弯曲时。


    ③管子长度每超过 10m,有2个弯曲时。


    ④管子长度每超过 8m,有3个弯曲时。


    4)线槽敷设时,应在下列部位设置吊点或支点:


    ①线槽始端、终端及接头处。


    ②距接线盒 0.2m 处。


    ③线槽转角或分支处。


    ④直线段不大于 3m 处。


    5)火灾自动报警系统导线敷设后,应用 500V 兆欧表测量每个回路导线对地的绝缘电阻,且绝缘电阻值不应小于20MΩ。


    火灾自动报警系统知识分享


    同一工程中的导线,不同用途选择不同颜色加以区分。电源线正极应为红色,负极应为蓝色或黑色。


    系统主要组件安装


    一、控制器类设备的安装要求


    1)控制器类设备在消防控制室内的布置要求:


    ①设备面盘前的操作距离,单列布置时不应小于 1.5m,双列布置时不应小于 2m。


    ②在值班人员经常工作的一面,设备面盘至墙的距离不应小于 3m。


    ③设备面盘后的维修距离不宜小于 1m。


    ④设备面盘的排列长度大于 4m 时,其两端应设置宽度不小于 1m 的通道。


    2)控制器类设备采用壁挂方式安装时,其主显示屏高度宜为 1.5~1.8m;其靠近门轴的侧面距墙不应小于 0.5m,正面操作距离不应小于 1.2m;落地安装时,其底边宜高出地(楼)面 0.1~0.2m。


    3)控制器安装在轻质墙上时,应采取加固措施。


    4)引入控制器的电缆或导线的安装要求:


    端子板的每个接线端,接线不得超过 2 根,电缆芯线和导线,应留有不小于 200mm 的余量并应绑扎成束。


    控制器的主电源应直接与消防电源连接,严禁使用电源插头。控制器与其外接备用电源之间应直接连接。


    5)火灾报警控制器应在 100s 内发出故障信号,火灾探测器收到报警信号,报警信号在 10s 内反馈到控制中心。


    二、火灾探测器的安装要求


    1.点型感烟、感温火灾探测器


    点型感温火灾探测器的安装间距,不应超过 10m;点型感烟火灾探测器的安装间距,不应超过 15m。


    火灾自动报警系统知识分享


    探测器至端墙的距离,不应大于安装间距的一半。


    探测器宜水平安装,当确实需倾斜安装时,倾斜角不应大于 45?。


    2.分布式线型光纤感温火灾探测器


    感温光纤严禁打结,光纤弯曲时,弯曲半径应大于 50mm;分布式感温光纤穿越相邻的报警区域时应设置光缆余量段,隔断两侧应各留不小于 8m 的余量段;每个光通道始端及末端光纤应各留不小于 8m 的余量段。


    火灾自动报警系统知识分享


    三、手动火灾报警按钮的安装要求


    1)手动火灾报警按钮,当安装在墙上时,其底边距地(楼)面高度宜为 1.3~1.5m。


    火灾自动报警系统知识分享


    2)手动火灾报警按钮的连接导线,应留有不小于 150mm 的余量,且在其端部应有明显标志。


    四、消防电气控制装置的安装要求


    1)消防电气控制装置在安装前,应进行功能检查。


    2)消防电气控制装置在消防控制室内墙上安装时,其主显示屏高度宜为 1.5~1.8m;其靠近门轴的侧面距墙不应小于 0.5m,正面操作距离不应小于 1.2m;落地安装时,其底边宜高出地(楼)面 0.1~0.2m。


    五、模块的安装要求


    1)模块的连接导线应留有不小于 150mm 的余量,其端部应有明显标志。


    2)光警报器与消防应急疏散指示标志不宜在同一面墙上,安装在同一面墙上时,距离应大于 1m。


    六、消防应急广播扬声器和火灾警报器的安装要求


    1)火灾光警报装置应安装在安全出口附近明显处,底边距地(楼)面高度在 2.2m 以上。


    火灾自动报警系统知识分享


    2)光警报器与消防应急疏散指示标志不宜在同一面墙上,安装在同一面墙上时,距离应大于 1m。


    七、消防联动控制器


    离器保护范围内的任一点短路,检查总线隔离器的隔离保护功能。


    50 个输入/输出模块同时处于动作状态(模块总数少于 50 个时,使所有模块动作),检查消防联动控制器的最大负载功能。


    八、消防专用电话


    消防专用电话安装在墙上时,其底边距地面高度宜为 1.3-1.5m。


    火灾自动报警系统知识分享


    九、电气火灾监控探测器的安装要求


    剩余电流式探测器负载侧的 N 线不应与其他回路共用,且不能重复接地(不能和 PE 线相连)。


    系统工程质量检测判定标准


    系统内的设备及配件规格型号与设计不符、无国家相关证书和检验报告;系统内的任一控制器和火灾探测器无法发出报警信号,无法实现要求的联动功能的,定为 A 类不合格。


    检测前提供的资料不符合相关要求的定为 B 类不合格。其余不合格项均为 C 类不合格。系统检测合格判定应为:A=0 且 B≤2,且 B+C≤检查项的 5%为合格,否则为不合格。


    年度检测与维修


    点型感烟火灾探测器投入运行 2 年后,应每隔 3 年至少全部清洗一遍。


    通过采样管采样的吸气式感烟火灾探测器对采样管道进行定期吹洗,最长的时间间隔不应超过一年;不同类型的探测器应有 10%且不少于 50 只的备品。


    常见故障及处理方法


    火灾探测器常见故障


    1)故障现象。火灾报警控制器发出故障报警,故障指示灯亮,打印机打印探测器故障类型、时间、部位等。


    2)故障原因。探测器与底座脱落、接触不良;报警总线与底座接触不良;报警总线开路或接地性能不良造成短路;探测器本身损坏;探测器接口板故障。


    3)排除方法。重新拧紧探测器或增大底座与探测器卡簧的接触面积;重新压接总线,使之与底座有良好接触;查出有故障的总线位置,予以更换;更换探测器;维修或更换接口板。


    年度检测与维修


    各类消防用电设备、主备电源自动转换装置,应进行 3 次转换信号,每次均正常。


    火灾报警控制器


    ①实际安装台数 5 台以下,全部检验


    ②6-10 台,抽检 5 台


    ③实际安装超过 10 台,按实际安转数量 30-50%的比例抽检,不少于 5 台火灾探测器


    ④实际安装台数 100 台以下,检验 20 只(每个回路都应抽检)


    ⑤实际安装超过 100 台,按实际安转数量 10-20%的比例抽检,不少于 20 台


    室内消火栓


    ①控制室操作启停 1-3 次


    ②操作消火栓的按钮,按实际安转数量 5-10%比例抽检自动喷水系统


    ③控制室操作启停 1-3 次


    ④水流指示器、信号阀等按照实际安装数量 30-50%比例抽检


    ⑤压力开关、电动阀、电磁阀等全数检查


    ⑥卷帘门5樘以下,全数检查,超过5樘按实际 20%抽检,总数不少于5樘。


    火灾自动报警系统误报的原因


    一、产品质量


    产品技术指标达不到要求,稳定性比较差,对使用环境中的非火灾因素无法自动处理而误报。


    二、设备选择和布置不当


    1)探测器选型不合理:灵敏度高的火灾探测器能在很低的烟雾浓度下报警,相反,灵敏度低的探测器只能在高浓度烟雾环境中报警,如在地下车库选用高灵敏度的感烟探测器,在锅炉房高温度环境中选用定温探测器。


    2)使用场所性质变化后未及时更换相适应的探测器,例如将办公室、商场等改作厨房、洗浴房、会议室时,原有的感烟火灾探测器会受新场所产生的油烟、香烟烟雾、水蒸气、灰尘、杀虫剂以及醇类、酮类、醚类等腐蚀性气体等非火灾报警因素影响而误报警。


    三、环境因素


    1)电磁环境干扰主要表现为:空中电磁波干扰,电源及其他输入输出线上的窄脉冲群干扰、人体静电干扰。


    2)气流可影响烟气的流动线路,对离子感烟探测器影响比较大,对光电感烟探测器也有一定影响。


    3)感温探测器布置得距高温光源过近,感烟探测器距空调送风口过近,感温探测器安装在易产生水蒸气、车库等场所。


    4)光电感烟探测器安装在可能产生黑烟和大量粉尘、可能产生水蒸气和油雾等的场所。


    四、其他原因


    1)系统接地被忽略或达不到标准要求,线路绝缘达不到要求,线路接头压接不良或布线不合理、系统开通前对防尘、防潮、防腐措施处理不当。


    2)元件老化,一般火灾探测器使用寿命约为12年,每2年要求全面清洗一次。


    3)灰尘和昆虫。据有关统计,60%的误报是因灰尘影响。


    4)探测器损坏。
