GB16809-2024防火窗新标准

► 适用范围

GB16809-2024《防火窗》标准将于2025年12月1日起正式实施，届时将不再受理GB16809-2008《防火窗》的新申请、扩项、证书延续、变更等申请。新版标准对关键零部件如闭窗装置、防火玻璃和膨胀密封件进行了明确规定，同时要求合页和闭窗装置需依据新标准的附录A和附录B进行重新检测。此外，新标准还带来了12项主要变化。

旧版标准：GB16809-2008《防火窗》标准主要适用于建筑中用于采光的钢质、木质和钢木复合防火窗。对于其他类型的建筑防火窗，可以参照此标准进行执行。

修订版：GB16809-2024《防火窗》标准则进一步扩展了适用范围，不仅涵盖了建筑中用于采光的钢质、木质、钢木复合防火窗，还新增了铝合金防火窗，并明确了其他材质防火窗的设计、制造和质量检验要求。

► 新增术语和定义

部分隔热防火窗（B类）和铝合金防火窗命名代号（LFC）是这次新增的术语和定义。根据使用场合的不同，铝合金防火窗分为以下几类：建筑内窗(N)、避难层（间）外窗(Wb)、通用外窗(Wt)。铝合金防火窗的开启方式包括：平开窗(P)、悬窗(X)。耐火性能以“min”为单位进行表示，而非原先的“h”。

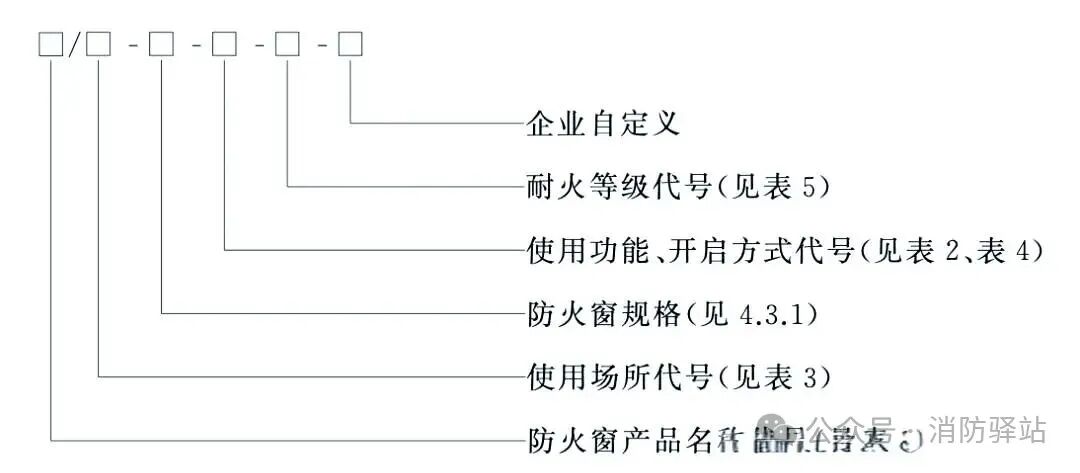

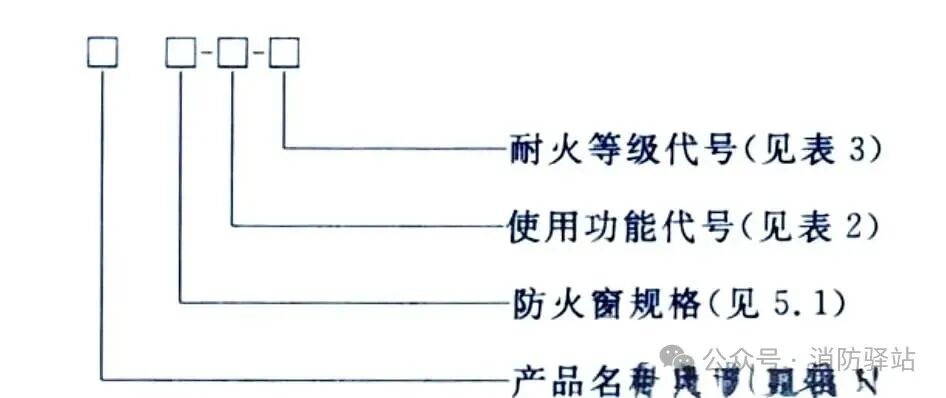

► 型号编制方法变更

在旧版标准中，采用了特定的型号编制方式。然而，为了更好地满足市场需求和适应行业变化，我们决定对这一方法进行必要的调整。请注意，这一变更并不意味着旧版型号无效或无法使用。

► 耐火性能代号

旧版标准为A1.50，修订后为A1.5。此外，新标准新增了B类防火窗，其耐火性能代号为B1.0和B1.5等，进一步丰富了产品的选择。

► 关键材料性能要求

新标准对关键材料性能提出了详细要求，涵盖钢材、木材、铝合金等多个方面。例如，钢材厚度必须达到或超过1.2mm，并符合GB/T  708、709标准；铝合金防火窗的基材公称厚度，建筑外窗不得小于1.8mm，建筑内窗不得小于1.4mm，同时偏差应符合GB/T  T5237.1标准。此外，木材和阻燃木材的燃烧性能需达到b1等级，而防火玻璃的耐火性能则必须不低于相应防火窗的耐火性能。同时，防火膨胀密封件需符合GB   16807规定，并具备回弹恢复、拉伸恢复、光老化及静态拉伸伸长率等多项基础性能。合页的数量、规格和强度也需与防火窗型号和活动扇重量相匹配，并经过耐久性测试，确保无明显的位移、松动或脱落现象。

► 闭窗装置性能要求

对于一体式闭窗装置，将依照附录B进行严格试验。而对于分体式闭窗装置，其与热敏感元件的配合使用至关重要。当分体式闭窗装置作为防火门闭门器时，必须遵循XF93的规定进行测试。对于其他结构形式的闭窗装置，则需进行20000次循环运行耐久性能试验，同时确保窗扇运转流畅，无任何卡顿现象。此外，热敏感原件的公称性能必须符合XF  893（易熔合金）和GB 18428（玻璃球）的标准。

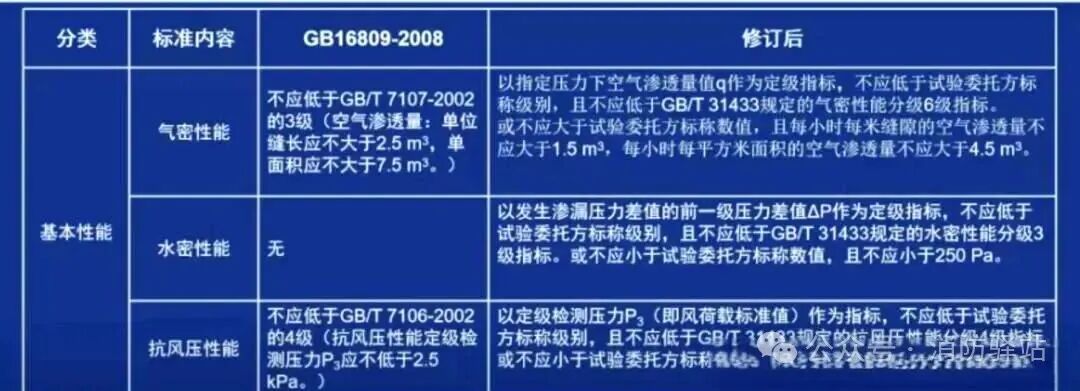

► 三性基本性能调整

在旧版标准中，仅对闭窗装置的气密性和抗风压性能提出了要求。新版标准在此基础上新增了水密性能的要求。同时，针对气密性能和抗风压性能的GB/T 7107标准也进行了更新，并相应地调整了本次修订后的试验方法。

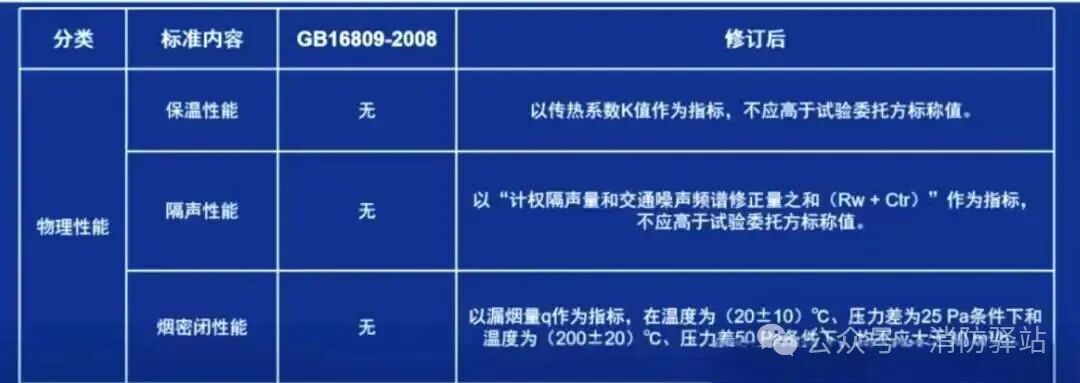

► 物理性能要求新增

在本次标准修订中，除了对气密性和抗风压性能进行了完善外，还新增了物理性能的要求。这一调整旨在进一步提升产品的综合性能，确保其在实际应用中能够更好地满足用户的需求。

► 活动式窗特性要求调整

本次标准修订还对活动式窗的特性要求进行了相应的更改，以适应不断变化的市场需求和技术进步。这一调整旨在确保活动式窗在设计、制造和使用过程中，能够更加符合用户的期望和行业的最新标准。

► 抗喷水冲击性能新增

本次标准修订中，我们新增了关于活动式窗的抗喷水冲击性能要求。根据新标准，仅避难层间的防火窗需要进行此项性能测试。该测试旨在确保在遭遇喷水冲击时，避难间的窗扇能够保持稳固，不会出现开启或整体垮塌的情况，从而保障其完整性。需要注意的是，其他类型的防火窗、建筑内窗以及建筑外窗并不纳入此项必检范畴。

► 合页耐火性能要求新增

在本次标准修订中，我们新增了关于合页（铰链）的耐火性能要求和相应的试验方法。这些要求主要针对那些外形尺寸不超过1500mm（高）×1500mm（宽）且不带有特殊结构形式的防火窗。在试验前，需要确认防火窗的薄弱面，并确保其稳固地安装在耐火试验框架上。此外，还需手动操作启闭防火窗的活动扇，以确保其启闭功能正常。特别需要注意的是，对于外露式合页，必须安装在面向火源的一侧。在试验过程中，需反复开启和关闭防火窗5次，确认其正常后，关闭锁具，并按照相关标准的要求进行耐火性能试验，同时观测其完整性。

► 启闭控制装置性能要求新增

在本次标准修订中，我们进一步明确了防火窗启闭控制装置的性能要求和相应的试验方法。这些要求涵盖了定位功能、关闭时间、运转性能、循环运行耐久性能、环境温度适应性能、耐高温性能以及温控动作性能等多个方面。特别强调了环境温度适应性能和耐高温性能，以确保防火窗启闭控制装置在各种复杂环境下都能稳定可靠地工作。
