　　一、问题描述及原因分析

　　1.问题描述

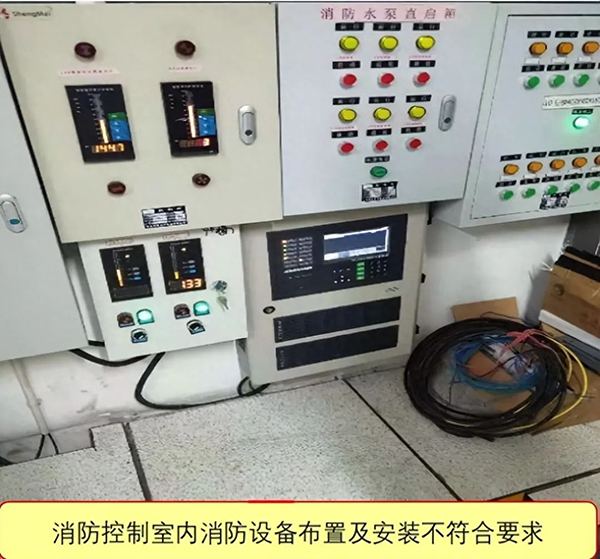

　　1)消防控制室内消防设备布置拥挤、叠加，未有明显间隔;【图示1】

　　2)设备安装在轻质墙上时未采取加固措施;

　　3)设备底边高出地(楼)面距离不足等。【图示1】

　　2.原因分析

　　1)消防控制室未提前合理规划，或与安防监控室合用，导致空间过于狭小;

　　2)责任主体未能在设备安装前按规范要求，合理统筹安排好各种设备的布置。

　　二、规范要求及正确做法

　　1. 规范要求

　　《火灾自动报警系统设计规范》(GB 50116-2013)第3.4.8条、第6.1.3条。【图示2】

　　《火灾自动报警系统施工及验收标准》(GB 50166-2019)第3.3.1条。

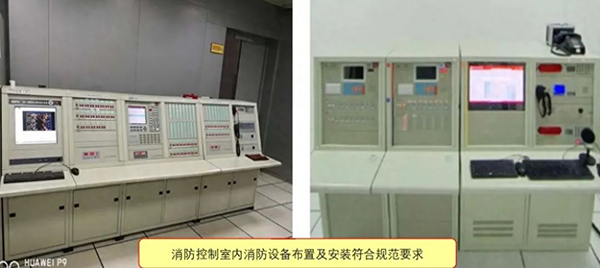

　　2.正确做法

　　三、应对措施及防治指南

　　1设计人员应根据消防控制室设备的布置方案与建筑专业充分沟通，合理预留其面积;

　　2施工单位应根据选用的产品，按相关规范标准进行深化设计，做出详细、准确的消防控制室设备布置图，并按图施工。

　　《火灾自动报警系统设计规范》(GB50116-2013)

　　第3.4.8条消防控制室内设备的布置应符合下列规定:

　　1设备面盘前的操作距离，单列布置时不应小于1.5m;双列布置时不应小于2m。

　　2在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。

　　3设备面盘后的维修距离不宜小于1m。

　　4设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。

　　5与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔。

　　第6.1.3条火灾报警控制器和消防联动控制器安装在墙上时，其主显示屏高度宜为15m~18m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m。

　　《火灾自动报警系统施工及验收标准》(GB50166-2019)

　　第3.3.1条火灾报警控制器、消防联动控制器、火灾显示盘、控制中心监控设备、家用火灾报警控制器、消防电话总机、可燃气体报警控制器、电气火灾监控设备、防火门监控器、消防设备电源监控器、消防控制室图形显示装置、传输设备、消防应急广播控制装置

　　等控制与显示类设备的安装应符合下列规定:

　　1应安装牢固，不应倾斜;

　　2安装在轻质墙上时，应采取加固措施;

　　3落地安装时，其底边宜高出地(楼)面100mm~200mm。
