　　机电安装工程各专业管道如桥架、水管、风管等，会贯穿楼板与墙体，形成大量孔洞或空隙，如若不做防火封堵，一旦火灾发生，火势或烟雾就会无孔不入地迅速蔓延。因此，防火封堵作为机电工程中的一项重要工序，必须全面到位，还应兼顾贯穿物维修方便、观感质量整齐美观。

　　一

　　桥架、母线防火封堵

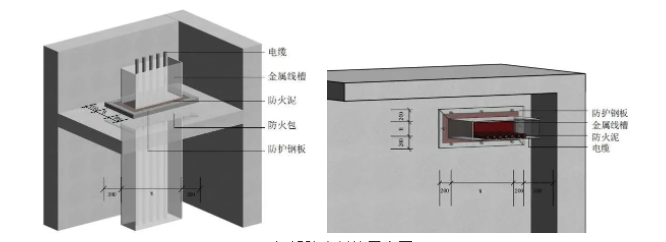

　　桥架防火封堵示意图

　　桥架防火封堵实例

　　1、施工工艺要求

　　1）根据桥架、母线的截面尺寸预留穿墙板的洞口，预留孔洞尺寸为桥架、母线的宽、高分别扩大100mm预留。

　　2）防护钢板宜采用4mm厚钢板，且宽、高在桥架的尺寸基础上各加200mm；防护钢板应根据要求先除锈，再刷防锈漆，最后涂防火涂料。

　　3）竖井内的预留洞应砌筑止水台，台面光滑美观。

　　4）防火包应按顺序逐层放置，放置高度与止水台大致齐平，排列整齐密实，起到阻止火灾蔓延的目的。

　　5）使用防火泥填充电缆、桥架、防火包、止水台之间的缝隙，防火泥封堵应做到均匀、严密，最终收面光滑美观，要求较高的工程可增加装饰面。

　　2、施工中易出现的问题

　　1）预留洞口大小不合适。

　　2）防火包填充松软不密实。

　　3）防火泥收面不平整美观，收口收边不严密。

　　4）防火板固定不合理，板材切割不均匀，固定点位置随意，不美观。

　　5）防护钢板固定不牢固，大小剪裁不合适，未刷防火涂料。

　　3、质量要求

　　防火包摆放严密，能起到防火防烟的作用，表面防火泥收面平整美观。

　　二

　　管道穿楼板防火封堵

　　管道穿楼板防火封堵示意图

　　管道穿楼板防火封堵实例

　　1、施工工艺要求

　　1）管道安装完成后，应将套管调整至与管道同心。

　　2）套管的下口与楼板底边齐平，有水地面，套管上口应高出地面完成面5cm，无水地面套管高度应该出地面不小于3cm，不大于5cm。

　　3）套管内侧应用不燃材料填塞密实，起到防火防烟的作用。

　　4）套管外侧应围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致。

　　5）封堵完成后，承台表面与套管内封堵材料表面使用防火泥收光抹平，表面刷涂标识色。

　　2、施工中易出现的问题

　　1）管道套管长度、出地面高度不符合要求。

　　2）封堵材料为可燃材料，不符合要求。

　　3）套管预留偏差，与管道不同心。

　　4）套管大小不合适。

　　5）封堵面层处理不到位，观感质量差。

　　3、质量要求

　　套管大小应比管道保温后的管径大两号，套管内不燃材料应填塞密实，不得松动。同一管井内封堵做法应一致。

　　三

　　管道穿墙防火封堵

　　管道穿墙体防火封堵示意图

　　管道穿墙体防火封堵实例

　　1、施工工艺要求

　　1）套管应与水平管道同时安装，长度与墙体厚度一致。

　　2）套管内侧应用不燃材料填塞密实，起到防火防烟的作用。

　　3）套管应调整至与管道同心，套管外侧与墙体间用水泥砂浆抹平。

　　4）墙面完成后使用阻火圈在套管两侧封堵。

　　2、施工中易出现的问题

　　1）封堵材料为可燃材料，不符合要求。

　　2）套管预留偏差，与管道不同心。

　　3）套管大小不合适，套管外侧与墙体间密封不严密。

　　4）套管长度不合适。

　　3、质量要求

　　1）套管大小应比管道保温后的管径大两号。

　　2）套管内不燃材料应填塞密实，不得松动。

　　四

　　风管穿墙防火封堵

　　风管穿墙体防火封堵示意图

　　风管穿墙体防火封堵实例

　　1、施工工艺要求

　　1）保温风管在套管内保温层应连续，不得有断层。

　　2）封堵材料使用不燃橡塑保温材料或者不燃的岩棉填充密实

　　3）根据风管长边长度选择套管钢板的厚度，应符合规范要求，穿防火墙的套管厚度不应小于1.6mm。

　　4）套管外侧与墙体之间应使用墙体材料填充密实。

　　5）封堵完成后使用水泥砂浆填实抹平。

　　2、施工中易出现的问题

　　1）保温风管在套管内保温层不连续。

　　2）封堵材料为可燃材料，封堵不密实。

　　3）不设置套管或套管厚度不符合规范要求。

　　4）表面收面不平整美观。

　　3、质量要求

　　保温风管保温层应连续，套管内不燃材料应填塞密实，起到防火防烟的作用，穿防火分区的风管加设防火阀。
