七氟丙烷瓶组重量，包含5大组成部分：①容器阀及配套组件;②加压氮气;③虹吸管;④灭火剂;⑤钢瓶本体【图示1】。当仅标识“灭火剂重量”，或错误标识“瓶组充装前重量（皮重）”时，就无法核查药剂的实际重量，短斤少两不可避免，更无法保障系统基本功能。

【图示1】七氟丙烷瓶组重量示意图

正确标识“瓶组充装前重量”，是公平交易需要，是满足系统基本功能需要，是系统检修维护需要。分述如下：

要点1：误导标识示例。

（1）仅标识“灭火剂充装量”。

【图示2】中，仅标识灭火剂充装量，疏漏了钢瓶本体、容器阀、虹吸管等组件重量，导致无法核查灭火剂实际充装量，无法实施监督检查，更无法检测灭火剂泄漏，影响基本功能。

【图示2】仅标识灭火剂充装量，无法检查实际充装量

（2）错误标识“皮重”或“瓶组充装前重量”。

依据GB/T13005规定，钢瓶“皮重”应包括钢瓶本体、容器阀、虹吸管等配件重量，如果将钢瓶本体重量标识为“皮重”，等于把容器阀、虹吸管等配件计入灭火剂重量。【图示3】中，120L钢瓶的皮重仅标识为61kg，参考国标钢瓶重量可知【参见文末附表】，该重量与钢瓶本体重量相当，现场检验时，必定将容器阀、虹吸管等配件计入灭火剂重量。

【图示3】皮重采用钢瓶本体重量，将容器阀、虹吸管等计入灭火剂重量

【小贴士】钢瓶本体重量可通过钢瓶上的钢印标志查询（标识为Wxx.x）。“皮重”或“充装前瓶组重量”应为钢瓶本体重量与容器阀、虹吸管等部件重量之和，如“皮重”与钢印标志重量相近，则说明未计入容器阀、虹吸管等部件重量。

要点2：正确标识示例。

同时标识“瓶组充装前重量”和“灭火剂充装量”【图示4】。

“瓶组充装前重量”包括储存容器、容器阀、虹吸管等配套组件重量，用户只需核对钢瓶总重，减去“瓶组充装前重量”，即可获得“灭火剂充装量”。

【图示3】为磐龙从2022年开始实施的瓶组标签：清晰标识了“灭火剂充装前重量”，并用*号标识说明：“瓶组充装前质量”是指灭火剂充装前的空瓶组重量，包括储存容器、容器阀、虹吸管等配套组件重量。

【图示4】瓶组标签示例（列示瓶组充装前重量）

要点3：标识“瓶组充装前重量”，是检查灭火剂瓶组实际充装量的必要条件。

“灭火剂充装前重量”包括钢瓶、虹吸管、容器阀以及配套组件重量，用户只需在现场对钢瓶称重，减去“灭火剂充装前重量”，即可获得“灭火剂充装量”。很明显，如果缺失或错误标识“灭火剂充装前重量”，就无法获得“灭火剂充装量”。

要点4：标识“瓶组充装前重量”，是灭火剂瓶组检修维护的必要条件。

在常温下，七氟丙烷和全氟己酮的饱和蒸气压均较低，无法通过观测压力表（钢瓶压力）的方式确定灭火剂重量，更无法以此判断灭火剂泄漏。

灭火剂瓶组失压（钢瓶压力降低）是气体灭火系统最常见的故障之一。当发现压力下降时，正确的处置流程是：

（1）钢瓶称重，减去瓶组标签上的“瓶组充装前重量”，得出灭火剂重量；

（2）与瓶组标签上的充装量相比，判断是否发生灭火剂泄漏；

（3）如确认没有泄露，补充氮气即可；如有泄漏，则需补充灭火剂。

由此可知，如果没有标识“瓶组充装前重量”，将无法测定钢瓶的灭火剂重量，无法判断灭火剂是否泄漏。

要点5：标识“瓶组充装前重量”，不仅限于有管网灭火装置，柜式和悬挂式灭火装置也应同样要求。包括全氟己酮装置。

如前所述，不标识“瓶组充装前重量”，就无法检查实际的灭火剂充装量，维护检修工作无法正常进行，无法满足正常功能要求和维护使用要求。

因此，标识“瓶组充装前重量”是气体灭火产品的基本要求，是必须的。不限于有管网灭火装置，柜式和悬挂式灭火装置，也应该包括全氟己酮（FK-5-1-12）等灭火装置。

标识“瓶组充装前重量”是国际认同的基本要求，实际上，我们国内出口的气体灭火产品，匀标识了灭火剂充装前的钢瓶重量。

要点6：“瓶组充装前质量”所包括的内容，与“皮重”要求一致，在现场无法分拆称重的配套件都要计入，包括且不限于瓶组、容器阀（瓶头阀）、虹吸管等。

“瓶组充装前质量”所包括的内容，与“皮重（tare）”要求一致，在现场无法分拆称重的配套件都要计入（灭火剂和加压氮气除外），包括且不限于瓶组、虹吸管、容器阀（瓶头阀）等。参见【图示5】

“皮重”概念是全球一致的，国际标准也有明确。GB/T 13005—2011规定，皮重（tare）包括瓶体及所有附件、填充物的重量。

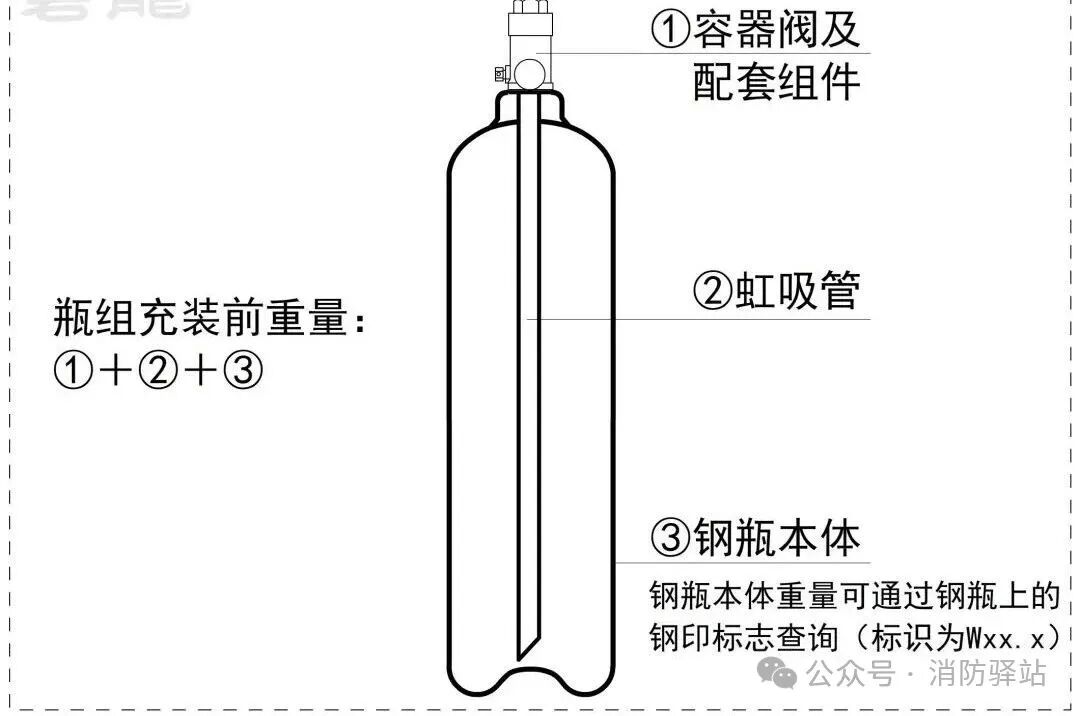

【图示5】“瓶组充装前重量（皮重）”-所包含部件内容

要点7：“瓶组充装后质量”即钢瓶充装药剂后的“灭火剂瓶组总重量”，是“瓶组充装前质量”、灭火剂质量和加压氮气质量之和。

厂家的充装灭火剂以前，需要测定“瓶组充装前质量”，充装药剂和加压氮气以后，得出“瓶组充装后质量”，即“灭火剂瓶组总重量”（Gross）。因此，瓶组总重包括且不限于瓶组、虹吸管、容器阀（瓶头阀）、灭火剂、氮气等。参见【图示6】。

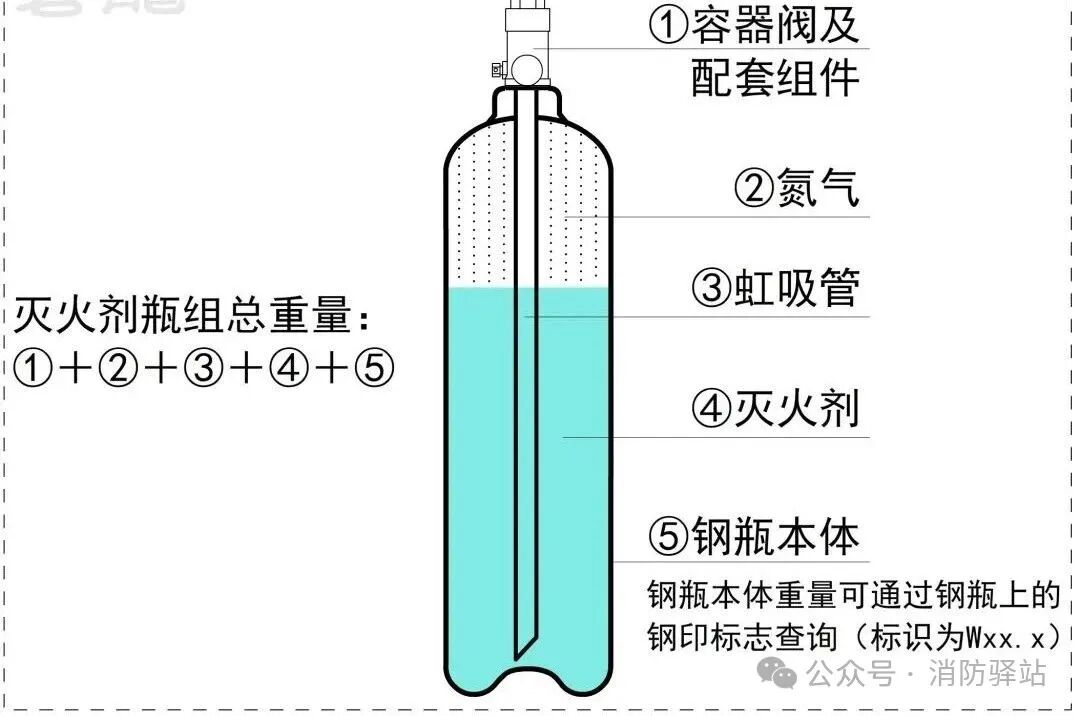

【图示6】“瓶组充装后重量”-所包含部件内容

要点8：对于需要氮气增压的灭火剂瓶组，标识“瓶组充装前质量”、“介质充装量”和“瓶组充装后质量”是有必要的，并非多次一举。

要求同时标识“瓶组充装前质量”、“介质充装量”和“瓶组充装后质量”，目的是明确加压氮气重量。压缩后的氮气重量是不容忽视的，尤其对于充装率低的瓶组，可能达到几公斤。

《气体灭火系统及部件》GB25972-2024规定：在瓶组的明显部位应至少永久性标识：瓶组充装前质量、介质充装量、瓶组充装后质量。

要点9：全世界的灭火剂瓶组标识要求是一致的。

全世界范围内，钢瓶标识要求是一致的，“瓶组充装前质量”、“介质充装量”和“瓶组充装后质量”分别对应“Tare Weight”、“Agent Weight”、“Gross Weight”。重量标识是UL/FM、CE等认证的基础内容之一。

NFPA 2001:2023明确规定，每个药剂容器必须设有永久性铭牌或其他永久性标记，并标明皮重（Tare Weight）和毛重（Gross Weight）。

ISO 9809-1、ISO 4706和ISO 13769也有关于皮重（Tare Weight）、毛重（Gross Weight）等的明确要求。ISO系列标准属于国际标准，被各国广泛采用（如中国GB、欧盟EN、美国DOT等常引用或等效采用），是气瓶行业的核心国际规范。

【图示7】国外品牌-铭牌示例

【附录】

注1：七氟丙烷、全氟己酮等的饱和蒸气压较低，无法通过观测压力的方式来判断灭火剂重量，只能通过称重或液位标尺确定。在称重方式中，灭火剂重量=钢瓶总重-瓶组充装前重量-氮气重量。“瓶组充装前重量”包括瓶体、虹吸管及容器阀组等组件重量，也称为皮重，这些组件不可拆卸，须在灭火剂充装前检定，并应在瓶体明显位置标识（永久性标识）。

注2：钢瓶本体重量可通过钢瓶上的钢印标志查询，重量标识为Wxx.x，单位为kg。以下为常规七氟丙烷焊接钢瓶的钢瓶本体重量：
